Линзы Построение изображений в линзах


Преломление света на плоских границах (треугольная призма, плоскопараллельная пластинка) приводит к смещению изображений относительно предметов без изменения их размеров. Преломление света на прозрачных оптически однородных телах, ограниченных сферическими поверхностями приводит к образованию изображений, отличающихся по размерам от предметов – увеличенных, уменьшенных (в отдельных случаях равных).

  • Преломление света на плоских границах (треугольная призма, плоскопараллельная пластинка) приводит к смещению изображений относительно предметов без изменения их размеров. Преломление света на прозрачных оптически однородных телах, ограниченных сферическими поверхностями приводит к образованию изображений, отличающихся по размерам от предметов – увеличенных, уменьшенных (в отдельных случаях равных).

  • Прозрачные тела, ограниченные двумя сферическими поверхностями, называют линзами.



Линзы являются важнейшим элементом разнообразных оптических приборов и систем, начиная от простейших очков, кончая микроскопами и гигантскими телескопами, позволяющими существенно расширить область видения.

  • Линзы являются важнейшим элементом разнообразных оптических приборов и систем, начиная от простейших очков, кончая микроскопами и гигантскими телескопами, позволяющими существенно расширить область видения.

  • Линзы для видимого света обычно изготовляют из стекла; для ультрафиолетового излучения — из кварца, флюорита, фторида лития и др.; для инфракрасного излучения — из кремния, германия, флюорита, фторида лития и др.



План

1. Презентация учебного материала через мультимедиа проектор.

  • Линзы. Главные точки, линии, плоскости.

  • Недостатки линз.

  • Построение изображения в тонких линзах.

2. Задания для самоконтроля: решение интерактивных задач на построение изображений в линзах с проверкой выполнения. Работа с CD «Физика, 7-11 кл. Библиотека наглядных пособий». 1С: Школа.

3. Решение задач на построение. Работа с интерактивной доской Interwrite Board.

4. Тестовый контроль. Работа с системой оперативного контроля знаний Interwrite PRS.

5. Интерактивное домашнее задание. Работа с CD «Физика, 10-11 кл. Подготовка к ЕГЭ.» 1С: Школа.

6. Итоги


Линзы Главные точки, линии, плоскости

Геометрические характеристики линз.

Типы линз.

Фокусное расстояние и оптическая сила линз.

Зависимость фокусного расстояния от радиусов кривизны сферических поверхностей и относительного показателя преломления вещества линзы.

Характерные точки, линии , плоскости собирающей и рассеивающей линз


Сферическая линза
  • Отрезок оптической оси, заключённый между сферами, ограничивающими линзу, называется толщиной линзы l. Линза называется тонкой, если l << R1 и l << R2 , где R1 и R2 – радиусы сфер, ограничивающих линзу. Эти радиусы называются радиусами кривизны поверхностей линзы.



Геометрические характеристики линз

  • Для сферической поверхности, выпуклой относительно главной плоскости линзы, радиус кривизны считается положительным.

  • Для сферической поверхности, вогнутой относительно главной плоскости линзы, радиус кривизны считается отрицательным.



Типы линз

По форме ограничивающих сферических поверхностей различают шесть типов линз:


Внешний вид основных типов линз

Задание 1: Постройте ход лучей в призме и сделайте вывод о характере отклонения лучей.



Задание 2: Постройте ход лучей в призме и сделайте вывод о характере отклонения лучей.



Линза как совокупность призм

Преломление рассеивающей линзой (n21 > 1) лучей, параллельных главной оптической оси: главный фокус рассеивающей линзы


Преломление параллельных световых лучей на сферических поверхностях
  • Ход параллельных лучей 1, 2, 3 после прохождения системы призм при данном значении относительного показателя преломления вещества призмы зависит от расположения призм.

  • Лучи после преломления либо идут сходящимся пучком и пересекают главную оптическую ось в точке F, либо расходящимся, и тогда главную оптическую ось пересекают продолжения преломлённых лучей.

  • Точка на главной оптической оси, в которой пересекаются преломлённые лучи (или их продолжения), падающие на линзу параллельно её главной оптической оси, называется главным фокусом линзы. Главные фокусы расположены симметрично плоскости линзы (в однородной среде)



  • Иллюстрируется понятие фокуса линзы как главного, так и побочного.

  • Иллюстрируется зависимость фокусного расстояния и оптической силы линзы от радиусов кривизны поверхностей и соотношения оптических плотностей вещества линзы и вещества среды.



Фокусное расстояние и оптическая сила линзы



Связь фокусного расстояния с радиусом кривизны собирающей линзы (n21 > 1)



Фокусное расстояние линзы

Линзы собирающие


К вопросу о фокусном расстоянии
  • При n21 = 1 (когда линза находится в среде с абсолютным показателем преломления n1, равным абсолютному показателю преломления вещества линзы n2) линза любого типа не преломляет: (n21 – 1) = 0, поэтому D = 0.

  • Если по разные стороны линзы находятся разные среды, то фокусное расстояние слева и справа неодинаково.

  • В общем случае нельзя судить о характере преломления линзой параллельных лучей только исходя из внешнего вида (типа линзы), следует учитывать соотношение показателей преломления вещества линзы и среды, поэтому предпочтительно использовать условные обозначения линз.



Ход параллельных лучей

Лучи, падающие на собирающую линзу параллельно побочной оптической оси, после преломления проходят через задний побочный фокус линзы.


Характерные точки, линии , плоскости собирающей и рассеивающей линз

Точки O1 и O2 – центры сферических поверхностей,

O1O2 – главная оптическая ось,

O – оптический центр,

F – главный фокус, F' – побочный фокус,

OF' – побочная оптическая ось,

Ф – фокальная плоскость.

Недостатки линз (аберрации)

Геометрические аберрации

Сферическая аберрация

Дифракционная аберрация


Недостатки линз
  • геометрическую (сферическая аберрация, кома, астигматизм, кривизна поля изображения, дисторсия),

  • хроматическую,

  • дифракционную аберрацию.



Сферическая аберрация

Сферическая аберрация представляет собой искажение изображения в оптических системах, связанное с тем, что собирающая линза далёкие от главной оптической оси световые лучи фокусирует ближе к линзе, чем лучи, близкие к главной оптической оси (параксиальные), а рассеивающая линза – наоборот. Изображение, создаваемое широким пучком лучей, преломленных линзой, оказывается размытым.


Хроматическая аберрация

Искажение изображения, связанное с тем, что световые лучи различных длин волн собираются после прохождения линзы на различном расстоянии от неё, называют хроматической аберрацией; в результате при использовании немонохроматического света изображение размывается и края его окрашиваются.


Причины хроматической аберрации

Хроматическая аберрация возникает из-за дисперсии белого света в веществе линзы. Красные лучи, преломляясь слабее, фокусируются дальше от линзы. Синие и фиолетовые, преломляясь сильнее, фокусируются ближе.


Дифракционная аберрация
  • Дифракционная аберрация обусловлена волновыми свойствами света.

  • Изображение испускающей монохроматический свет точки, даваемое даже идеальным (не вносящим никаких искажений) объективом (линзой), не воспринимается глазом как точка, так как вследствие дифракции света фактически является круглым светлым пятнышком конечного диаметра d, окруженным несколькими попеременно тёмными и светлыми кольцами (т. н. дифракционное пятно, пятно Эри, диск Эри).



Другие виды геометрической аберрации

Астигматизм - искажение изображения оптической системы, связанное с неоднородностью вещества. Преломление лучей в различных сечениях проходящего светового пучка неодинаково.

Кривизна поля изображения вследствие того, что резкое изображение плоского предмета располагается на искривленной поверхности.

Дисторсия - искривление изображения в оптических системах из-за неравномерного увеличения предметов линзой от его середины к краям. При этом резкость изображения не нарушается.

Кома – аберрация, в которой изображение точки, даваемое системой в целом, принимает вид несимметричного пятна рассеяния вследствие того, что каждый участок оптической системы, удаленный от ее оси на расстояние d (кольцевая зона), дает изображение светящейся точки в виде кольца, радиус которого тем больше, чем больше d.

Способы устранения недостатков линз

  • В современных оптических приборах применяются не тонкие линзы, а сложные многолинзовые системы из собирающих и рассеивающих линз, в которых удаётся приближённо устранить различные аберрации, а также диафрагмирование световых пучков



Построение изображений в тонких линзах

Формирование оптического изображения

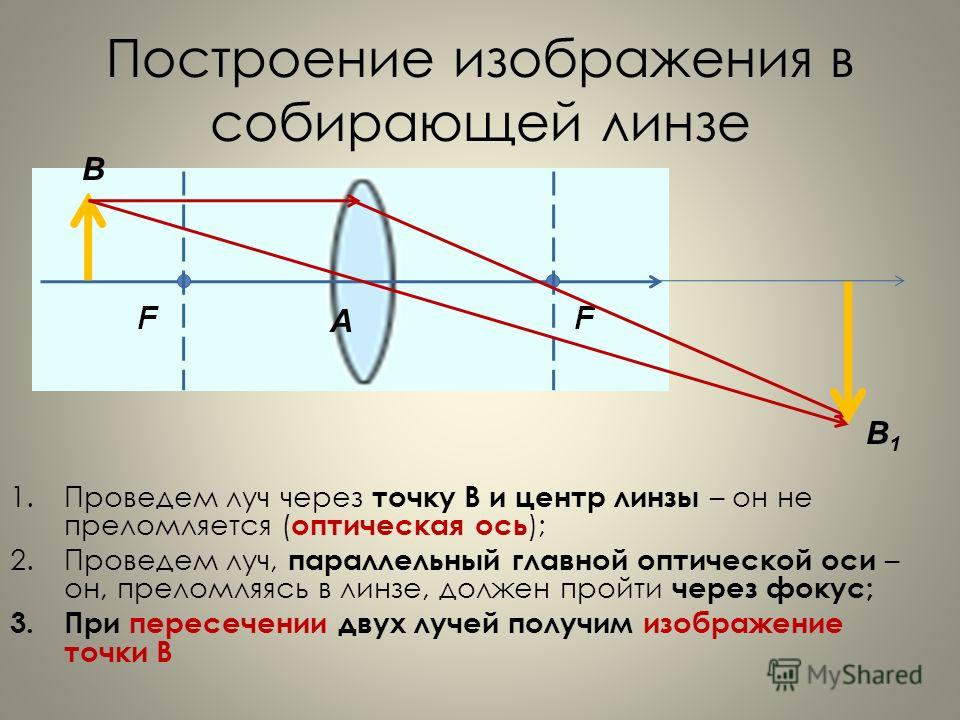

Ход характерных лучей

Характеристика изображений в линзах

Специфические случаи построения в линзах

Сравнительная характеристика изображений в собирающих и рассеивающих линзах


Оптическое изображение
  • Оптическое изображение – картина, получаемая в результате действия линзы или оптической системы на лучи, распространяющиеся от некоторого объекта, и воспроизводящая контуры и детали этого объекта. Поскольку предмет представляет собой совокупность светящихся своим или отражённым светом точек, то его полное изображение складывается из изображений всех этих точек.

  • Различают действительные и мнимые изображения. Если пучок световых лучей, исходящий из какой-либо точки А объекта, в результате отражений или преломлений сходится в некоторой точке А1, то А1 называют действительным изображением точки А. Если же в точке А1 пересекаются не сами лучи, а их продолжения, проведенные в сторону, противоположную направлению распространения света, то А1 называют мнимым изображением точки А.



Формирование изображения в линзах

  • Собирающая линза преобразует расходящийся сферический волновой фронт от точечного источника в сходящийся в точке за линзой волновой фронт, если d > F;

  • При d < F - расходящийся сферический волновой фронт от точечного источника в расходящийся волновой сферический фронт, как бы распространяющийся от мнимого точечного источника;

  • При d = F –расходящуюся сферическую волну, излучаемую точечным источником, в плоскую преломлённую волну.

  • Рассеивающая линза в результате преломления преобразует падающие на неё световые пучки в расходящиеся.



Иллюстрация преобразования линзами волновых фронтов



Для определения положения изображения А1 светящейся точки А достаточно взять два луча, ход которых легче всего построить. Таких лучей несколько.

Собирающая линза


Характерные лучи

Основные лучи для собирающей линзы


Характеристика изображений в линзах

1. Работа с интерактивными моделями курса «Физика, 7-11 кл. Библиотека наглядных пособий». 1С: Школа.

Построение изображения точки в собирающей линзе

Комментарий к работе с интерактивными моделями

Проверка выполнения исследовательского задания

«Построение изображения точки в собирающей линзе»

Проверка выполнения исследовательского задания

«Построение изображения точки в рассеивающей линзе»

2. Работа с интерактивными моделями курса «Физика, 7-11 кл. Библиотека наглядных пособий». 1С: Школа.

Построение изображения стрелки в собирающей линзе

Проверка выполнения исследовательского задания

«Построение изображения стрелки в собирающей линзе»

Проверка выполнения исследовательского задания

«Построение изображения стрелки в рассеивающей линзе»


3. Работа с интерактивными моделями курса «Физика, 7-11 кл. Библиотека наглядных пособий». 1С: Школа.

Построение изображения квадрата в собирающей линзе

Проверка выполнения исследовательского задания

«Построение изображения квадрата в собирающей линзе»

Проверка выполнения исследовательского задания

«Построение изображения квадрата в рассеивающей линзе»


Обратите внимание
  • Если протяжённый предмет расположен перпендикулярно главной оптической оси тонкой линзы, касаясь её, то и его изображение будет перпендикулярно ей, так как все точки предмета равноудалены от плоскости линзы; достаточно найти построением положение изображения верхней точки предмета, а затем опустить перпендикуляр на главную оптическую ось.

  • Прямую линию линза всегда изображает прямой, изображения пространственных предметов искажает: углы в пространстве предметов и изображений различны



Задание: проследите, как изменяются характеристики изображения при приближении предмета из бесконечности к плоскости собирающей линзы вдоль главной оптической оси. Проанализируйте, при каких расстояниях предмета от тонкой собирающей линзы его изображение получается: а) действительным; б) увеличенным; в) перевёрнутым. Заполните таблицу.



Задание: проследите, как изменяются характеристики изображения при приближении предмета из бесконечности к плоскости собирающей линзы вдоль главной оптической оси и заполните таблицу. Укажите сходства и различия изображений предмета в собирающей и рассеивающей линзах.



Зависимость f(d) для собирающей и рассеивающей линз

Зависимость расстояния до изображения от расстояния между предметом и собирающей линзой


Зависимость Г(d) для собирающей и рассеивающей линз

Зависимость поперечного увеличения от расстояния между предметом и собирающей линзой


Специфические случаи построения в тонких линзах

Построение изображения линейного предмета, расположенного наклонно к главной оптической оси



Построение изображения точечного объекта, расположенного на главной оптической оси собирающей линзы



Построение хода преломлённого луча

в собирающей линзе


Построение хода падающего луча

в собирающей линзе


Графическое определение фокусов линзы

Полезно помнить

  • Если размеры предмета больше размеров линзы, то построение можно выполнять обычным способом, продлив плоскость линзы. Изображение точки предмета определяется пучком лучей, вышедших из этой точки и ограниченных размерами линзы.

  • Если предмет частично отгорожен от линзы непрозрачным экраном, то вначале построение можно вести обычным способом без учёта преграды, после чего необходимо выделить пучок лучей, попадающих на линзу и формирующих изображение. Помните: при некоторых положениях преграды изображение вообще не получается или получается изображение лишь части предмета.

  • «Количество» лучей, прошедших через линзу, определяет яркость изображения: изображение получается более или менее интенсивным, но ни его форма, ни его расположение не изменяется.



Обратите внимание

1. Отличить собирающую линзу от рассеивающей можно следующим образом:

а) собирающая линза даёт на экране действительное изображение, от рассеивающей линзы на экране можно получить круглую тень, обрамлённую светлым кольцом.

б) через собирающую линзу невооружённым глазом можно увидеть мнимое прямое увеличенное изображение предметов, например букв в книге, а через рассеивающую – уменьшенное.

2. Наиболее просто определить фокусное расстояние собирающей линзы, получив на экране изображение удалённого объекта:

а) при d = ∞ f = F.

б)Если на экране собирающая линза даёт изображение, равное по размерам предмету, то d = f = 2F, откуда

Задание для самоконтроля

Выполните задание «Интерактивные задачи на построение в линзах»


Интерактивные задачи на построение изображений в линзах

Задачи для самостоятельного решения

Задача №1

Задача №2

Задача №3

Задача №4

Задача №5

Задача №6

Задача №7.1

Задача №7.2

Задача №7.3

Задача №8

При решении задач на построение в параллельных лучах полезно помнить:

  • точечный предмет и его изображение лежат на одной оптической оси; это позволяет найти построением положение оптического центра линзы;

  • главная оптическая ось перпендикулярна плоскости линзы;

  • предмет и его мнимое изображение расположены с одной стороны от плоскости линзы, предмет и его действительное изображение – по разные стороны.

  • предмет и его прямое изображение всегда расположены по одну сторону от главной оптической оси линзы, предмет и его перевёрнутое изображение – по разные стороны. Прямые изображения всегда мнимые.

  • действительные изображения даёт только собирающая линза, мнимые – и собирающая, и рассеивающая. В собирающей линзе мнимое изображение всегда увеличено, в рассеивающей – уменьшено.



Задача №1 Постройте изображение предмета, находящегося на главной оптической оси собирающей линзы.



Задача №2 Постройте изображение предмета, находящегося между фокусом и оптическим центром собирающей линзы.



Задача №3 Постройте изображение предмета, расположенного над главной оптической осью собирающей линзы над фокусом.



Задача №4 Постройте изображение наклонного предмета в рассеивающей линзе.



Задача №5 Известен ход луча 1 в собирающей линзе. Найдите построением ход луча 2.



Задача №6 Известен ход луча 1 в рассеивающей линзе. Найдите построением ход луча 2.



Задача №7.1 На рисунке изображены источник света S и его изображение S’, а также главная оптическая ось О1О2. Найдите построением оптический центр линзы и положение её главных фокусов.



Задача №7.2 На рисунке изображены источник света S и его изображение S’, а также главная оптическая ось О1О2. Найдите построением оптический центр линзы и положение её главных фокусов.



Задача №7.3 На рисунке изображены источник света S и его изображение S’, а также главная оптическая ось О1О2. Найдите построением оптический центр линзы и положение её главных фокусов.



Задача №8 АВ – предмет, А’В’ – его изображение в линзе. Найдите построением оптический центр линзы, положение её главной оптической оси и главные фокусы.



Задания для тестового контроля

Задание 1

Задание 2

Задание 3

Задание 4

Задание 5

Задание 6

Задание 7


Задание 1
  • Стеклянная (n = 1,51) выпукло-вогнутая линза, у которой толщина в центре больше, чем на краях, помещается последовательно в различные среды: в воздух (n = 1,0), в воду (n = 1,33), в этиловый спирт (n = 1,36), в сероуглерод (n = 1,63). В какой из этих сред линза окажется рассеивающей?

1. Ни в одной

2. В этиловом спирте

3. Только в воде

4. Только в сероуглероде

5. Для ответа не хватает данных


Задание 2

На собирающую линзу параллельно оптической оси падает луч света. После прохождения через линзу луч пройдет по линии:


Задание 3

Собирающая линза L строит изображение предмета S. Выберите правильный вариант расположения и величины изображения.


Задание 4

Рассеивающая линза L строит изображение предмета S. Выберите правильный вариант расположения и величины изображения.


Задание 5

С помощью линзы на экране получено перевернутое изображение пламени свечи. Как изменятся размеры изображения, если часть линзы заслонить листом бумаги?


Задание 6

На рисунке представлено расположение собирающей линзы и трех предметов перед ней. Изображение какого из этих предметов будет действительным, увеличенным и перевернутым?


Задание 7

Предмет приближают из бесконечности к точке переднего фокуса F1 собирающей линзы. Как меняется при этом величина изображения H и расстояние от линзы до изображения f? Фокусное расстояние линзы равно F.


Интерактивное домашнее задание

Домашнее задание

  • Работа с CD «Физика, 10-11 кл. Подготовка к ЕГЭ»: раздел «Геометрическая оптика», задание 38 «Построение изображения стрелки, перпендикулярной оптической оси, в собирающей линзе и характеристика изображения», задание 39 «Построение изображения стрелки, перпендикулярной оптической оси, в рассеивающей линзе и характеристика изображения», задание 48 (выполнить чертёж к задаче, перенести рисунок в тетрадь).



Итоги

  • Характер и положение изображения протяжённого объекта в зависимости от положения этого объекта относительно собирающей линзы.

  • Характер и положение изображения протяжённого объекта в зависимости от положения этого объекта относительно рассеивающей линзы.



Использованные информационные ресурсы

  • Физика, 7-11 кл. Библиотека наглядных пособий. 1С: Школа

  • Физика, 10-11 кл. Подготовка к ЕГЭ. 1С: Школа

  • Открытая Физика 2.6. Физикон

  • Учебники физики для 11 класса под редакцией А. А. Пинского, О. Ф. Кабардина и В. А. Касьянова и др.



1. Иллюстрируется зависимость фокусного расстояния и оптической силы линзы от радиусов кривизны поверхностей и соотношения оптических плотностей вещества линзы и вещества среды.


Работа с моделью «Фокусное расстояние линзы» (рассеивающая линза)

1. Иллюстрируется зависимость фокусного расстояния и оптической силы линзы от радиусов кривизны поверхностей и соотношения оптических плотностей веществ линзы и вещества среды.


Характер и положение изображения протяжённого объекта в зависимости от положения этого объекта относительно собирающей линзы

Характер и положение изображения протяжённого объекта в зависимости от положения этого объекта относительно собирающей линзы

  • Собирающая линза даёт как действительные, так и мнимые изображения, как прямые, так и перевёрнутые, как уменьшенные, так и увеличенные.

  • По мере приближения предмета к линзе размеры изображения увеличиваются, изображение удаляется от линзы в бесконечность при d = F. При d < F по мере приближения к оптическому центру получается изменяющееся в размерах мнимое изображение.

  • Штриховкой показаны области существования изображения: справа – действительных, слева – мнимых.



Характер и положение изображения протяжённого объекта в зависимости от положения этого объекта относительно рассеивающей линзы



Характер и положение изображения протяжённого объекта в зависимости от положения этого объекта относительно рассеивающей линзы

  • Рассеивающая линза даёт только мнимые прямые уменьшенные изображения.

  • По мере приближения предмета к рассеивающей линзе размеры изображения увеличиваются, изображение приближается к оптическому центру линзы. При d = F изображение в рассеивающей линзе есть.

  • Штриховкой показана область существования мнимых изображений в рассеивающей линзе.



Построение изображения точки в собирающей линзе



Построение изображения точки в рассеивающей линзе



Построение изображения стрелки в собирающей линзе

  • Изображение протяжённого предмета складывается из изображений отдельных точек этого предмета.



Построение изображения стрелки в рассеивающей линзе



Построение изображения квадрата в собирающей линзе



Построение изображения квадрата в рассеивающей линзе



Комментарий к работе с интерактивными моделями



Источник: http://dok.opredelim.com/docs/index-43167.html



Рекомендуем посмотреть ещё:



Линзы. Построение изображения в собирающей линзе. 8-й класс Как научиться рисовать в sai

Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу Нарисуй собирающую линзу


ШОКИРУЮЩИЕ НОВОСТИ
