       Основа обычного стекломатериала - бесщелочное алюмоборосиликатное стекло, так называемое Е-стекло. При достаточной прочности и химостойкости оно обладает хорошими электроизоляционными свойствами и максимально устойчиво к действию воды. Некоторое применение имеют материалы на основе магнийалюмосиликатного S-стекла, которое прочнее обычного на 40%, но уступает по стабильности свойств при увлажнении. Для придания водоотталкивающих свойств стекломатериалы всегда аппретируют – покрывают гидрофобным составом, отталкивающим влагу и способствующим лучшей адгезии смолы к поверхности стеклонаполнителя.

       Часто в руки любителей попадают изоляционные стеклоткани, которые обработаны не гидрофобным конструкционным, а парафиновым или крахмально-масляным аппретом. Такая обработка, напротив, вредит  прочности стеклопластика, поэтому изоляционные ткани пригодны для применения только после их предварительного отжига с помощью электронагревателя или над пламенем горелки. Так как отожженные волокна имеют пониженную адгезию к связующему и более склонны к осмосу (водопоглощению), они должны применяться совместно с эпоксидной смолой.

        Стекловолокно является армирующим наполнителем, придающим пластику, повышенную прочность. От его исходных свойств в большой степени зависят физико-механические свойства стеклопластика.

        Стекломатериалы поставляются плетение в следующих видах:



        Стеклоровинг - это наиболее простая  форма поставки;  представляет собой непрерывную прядь из первичных стеклянных нитей, смотанных в бобину, разматывающуюся изнутри. Может иметь различную толщину, определяемую числом сложений (обычно от 3 до саржевое плетение стеклоткани что это такое 150), что даёт значение погонного веса 300-4800 текс (г/км).



        Стеклоткани; различаются по толщине нити и способу плетения; их поверхностная плотность составляет от 200 до 1800 г/м.кв. Изготавливают ткани трёх видов переплетения - гарнитурового, сатинового и саржевого.

     Гарнитуровые стеклоткани обладают незначительной величиной сдвига, поэтому они наиболее пригодны для изготовления листовых пластиков. Сатиновые ткани обладают большей гибкостью и небольшой плотностью, что способствует лучшей укладке ткани при изготовлении изделий сложной конфигурации. Широко известна отечественная стеклоткань Т11 (или Т12) с аппретом ГВС-9. Она имеет сатиновое переплетение 8/3, легко принимает сложные формы и при достаточной пропитке обеспечивает высокую прочность готового стеклопластика. Ткани более жесткого полотняного переплетения  называют стеклосетками и стеклорогожами. Стеклосетку с ее тонкой структурой используют для наружных слоёв пластика. Рогожа изготавливается из ровинга, имеет высокую прочность и жёсткость и обычно применяется для армирования сильнонагруженных участков пластика не слишком сложной формы. Большинство тканей равнопрочные в обоих направлениях – и по основе, и по утку, но встречаются и однонаправленные жгутовые ткани.

    Как сказано выше, физико-механические показатели стеклопластиков зависят главным образом от технических характеристик стекловолокнистых наполнителей. Ниже в таблице приводится механическая прочность стеклопластиков, изготовленных на основе различных стеклонаполнителей с применением в качестве связующего полиэфирной смолы. Прочность стеклопластиков зависит также и от количества стеклонаполнителя. Увеличение содержания стекловолокна приводит к повышению прочности. Практически, соотношение стеклонаполнитнль/смола составляет  1:1 по весу. Введение большего количества стекловолокна затруднено.







           Стекловолокнистый

                 наполнитель

Расход

Наполнителя,  г/м.кв.

Толщина

   слоя

     мм.

            Предел

         прочности

          Мн./м.кв.

 при

растяжение

 при

   изгибе

Стеклоткань полотняного переплетения



    287



    0.3



   270-300



  190-213

Стеклоткань сатинового переплетения



    528



    0.5



   250-260



  220-240

Стекложгутовая ткань

   1300

    ---

        ---

  330-350

Штапельная стеклоткань

    795

   1.45

     45-55

   80-110

Стеклохолст из рубленого волокна



    500



     ---



    82-124



  123-175





Стекломаты (стеклохолсты) образованы хаотичным  ненаправленным переплетением коротких отрезков (ок. 30-60 мм.) стеклонитей. Чтобы нити не рассыпались, их склеивают аппретирующей эмульсией, которая растворяется в процессе пропитки стекломата.  Кроме эмульсионной существует порошковая связка нитей, заключающаяся в том, что связывающий аппрет на основе полиэфира концентрируется только в точках пересечения нитей. Эмульсионные стекломаты пропитываются медленнее (25-30 сек.), чем порошковые (5-10 сек.). Стекломаты на порошковом замасливателе используют для изготовления светопрозрачных стеклопластиков.  Стекломат выпускается с различной поверхностной плотностью - от 100 до 2000 г/м.кв. Армированный  стекломатом пластик получается существенно менее жестким и прочным по сравнению с армированным тканью, вследствие хаотичного расположения волокон и худшего соотношения стекло/связующее. И все же он наиболее популярен благодаря своей технологичности: стекломат легко пропитывается смолой, может принимать сложные формы и позволяет быстро набирать толщину изделия.



           Поверхностная плотность стекломата

                                     г/м.кв.

           Толщина

стеклопластика, мм.

                             --100 г/м.кв

0,18 мм

                             --225 г/м.кв

0,3   мм

                             --300 г/м.кв

0,5   мм

                             --450 г/м.кв

0,9   мм

                             --600 г/м.кв

1,2   мм



    Существует стекломатериал с меньшей поверхностной плотностью ( 30-40 г/кв.м.) называемый стекловуаль.  Обычно вуаль используют для устранения копир-эффета на поверхности стеклопластика. Её стоимость приблизительно 2,5 долл. за 1 м.кв.



    Стеклосэндвич. Датская компания  «Parabeam» предложила параглас - разновидность трехмерной стеклоткани, которая позволяет выпускать крупные композитные панели за один этап - без последовательного накладывания слоёв.

       Ткань изготовлена из Е-стекла и представляет собой две параллельные поверхности, связанные вертикальными «столбиками»; данная структура поглощает разогретую при полимеризации смолу за счет капиллярных сил. Затем ткань автоматически набухает до заранее выверенной величины и представляет собой уже пространственную ламинированную структуру толщиной 3, 5, 8, 10, 12, 15, 18, 22 миллиметра. Типичное соотношение стеклоткани и поглощенной ею смолой 1:1,1 (для полиэфирной смолы) и 1:0,95 (для эпоксидной смолы).

       Параглас создан для применения в морской индустрии. Одноэтапность изготовления даёт существенную экономию времени, исключен риск расслоения готовой конструкции. Еще одно преимущество – простота декоративной отделки (по словам  разработчиков), а также повышенное соотношение прочности к весу, повышенная жесткость панелей, более привлекательный внешний вид. Риск коробления и изломов практически исключен.



      Прочие разновидности стекломатериалов. Для конкретных технологических условий выпускаются другие виды материалов: лента (тесьма), а также комбинированные маты (комбиматы), образованные проклеенными или прошитыми слоями простых стеклотканей и стекломатов. Комбинированные материалы позволяют сэкономить время при раскрое; при этом слои заранее могут быть ориентированы направлением плетения ткани оптимальным для прочности образом. Стоимость стекломатериалов зависит от предприятия-изготовителя и составляет 3-8 $/кг.

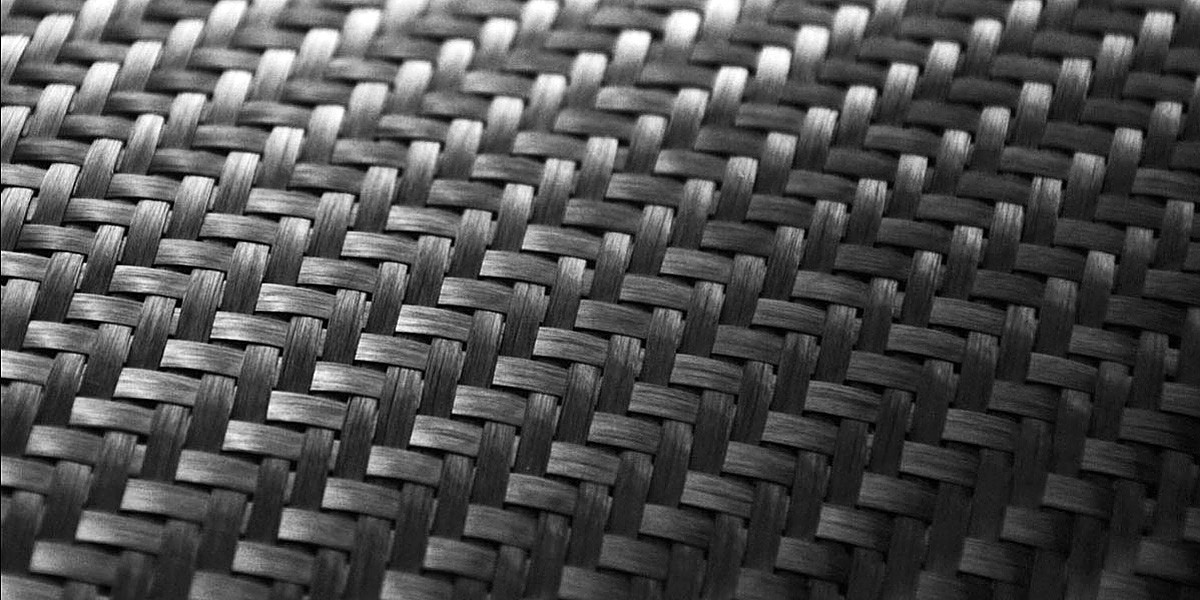

       Углеволокно. При всех своих достоинствах стеклопластик проигрывает металлам по жесткости. В случаях, когда соотношение жесткость/масса является определяющим параметром, могут быть использованы углеродные волокна. Применение углеволокна относится к сфере высоких технологий и требует особой тщательности в подборе типа и количества связующего; кроме того, угольное волокно на порядок дороже стеклянного.



      Арамиды. Несколько менее дорогостоящую альтернативу углеволокну в случаях, когда вес конструкции является критическим параметром, составляют арамидные волокна и ткани, более известные под названием «кевлар» или СВМ. Армированный кевларом пластик на треть легче стеклопластика, прочнее его при растяжении и изгибе, но проигрывает при сжимающих нагрузках. В качестве связующего для арамидов лучше использовать эпоксивинилэфирные смолы. Высокомодульные волокна могут быть также скомбинированы с обычными стеклотканями, что улучшает механические свойства последних.
